תכן הנדסי תפקודי
Performance-Based Engineering -PBE

רקע לתכן הנדסי תפקודי

ההתפתחות הגדולה שהתרחשה בעולם בעשור וחצי האחרונים בפיתוח שיטות להערכת עמידות ונזק במבנים ברעידות אדמה ואסונות טבע אחרים, קשורה להיקפי ההרס הגדלים והולכים שנובעים מאסונות אלה. גידול האוכלוסין והתפתחות המטרופולינים הצפופים הם חלק מהסיבות להחרפת הבעיה. מסיבה זו ממשלות, גורמים פיננסים כלל עולמיים וגופים ציבוריים שונים משקיעים משאבים רבים במחקר המדעי בנושא זה ובנושאים הקשורים אליו. במסגרת זאת נעשו ונעשים ניסיונות אינטנסיביים לאתר קשרים בין הנזק לבין התנהגות המבנים ברעידות אדמה.
לפני ההתפתחות שחלה בתחום הערכת העמידות, התמקדו התקנים לר"א במבנה עצמו (structure) ובהצלת חיי אדם בלבד. שיקולים פיננסים כמו הרצון לקבל הערכות נזק גם לרכוש של בעלי עניין, כחברות ביטוח ושיקולים אחרים נוספים, כמו הצורך להשאיר מערכות חיוניות מתפקדות בבתי חולים וכד', הביאו להתפתחות התכן ההנדסי התפקודי .Performance-Based Engineering (PBE) הסבר לחשיבות בהתייחסות למערכות הלא מבניות ניתן לראות באיור 1 בו מוצג חלק ההשקעה הגדול ברכיבים הלא מבניים ובתכולה ביחס לחלק ההשקעה ברכיבים המבניים במספר סוגי בניינים ציבוריים.


איור 1:הרכב השקעות טיפוסי בין רכיבים מבניים, לא מבניים ותכולה במבניים ציבוריים טיפוסיים [‎2].

המנוף להנפת מכולות שיצא מכלל פעולה ברעידת קובה ב 1995 ביפן (איור 2) ממחיש נקודה זו מהיבט נוסף: מפעיל המנוף נחלץ ללא פגע והמנוף לא התמוטט ולא פגע בעוברי אורח, אך "הצלת החיים" במקרה זה אינה צריכה להיבחן לבדה. הנזק שנגרם לנמל בשל אי תפקודו של המנוף הוא גדול מאוד ולא פרופורציוני לעלות הנזק הפיזי של המנוף עצמו או לעלות אשר הייתה נחוצה מראש לאבטחת המשך תפקודו לאחר התרחשותה של רעידת האדמה. טיפול כזה במנפים עשוי היה למנוע את השבתת הנמל.

איור 2: מנוף ימי שיצא מכלל פעולה ברעידת אדמה.

העיקרון העומד בבסיס תכן התפקודי הוא הניסיון לחזות דרגות ביניים אפשריות של נזק צפוי. הליך מסודר של תכן תפקודי עבור מבנים קיימים נכתב במסמך 273 FEMA [‎4] ועודכן במסמכי ההמשך 356FEMA [‎6], FEMA 440 [‎7] ובאחרים, וכן בצורה מקורבת ב 310FEMA [‎5].
ניתן לחלק את ההשלכות של רעידת אדמה לשלוש קטגוריות: בטיחות לחיים (Life Safety), אובדן פיננסי ישיר לרכוש ולמבנה (Capital Losses), ואובדן הכנסות עתידיות כתוצאה מאי תפקוד עקב הרעידה (Functional losses).
התכן התפקודי מנסה להתחשב בבטיחות לחיים והאובדן הפיננסי והתפקודי ע"י מציאת קשרים ישירים בין מספר רמות תפקוד מוגדרות במבנה לשלוש קטגוריות אלו.
רמות אלה משלבות את התפקוד המבני והלא-מבני. רכיב נחשב למבני אם הוא חלק ממערכת הנושאת לכוחות אנכיים או אופקיים. כל שאר הרכיבים במבנה ייחשבו כלא מבניים. ישנן 4 רמות עיקריות לתפקוד בזמן ולאחר הרעידה (מהגבוהה לנמוכה): רמת תפקוד מלא (Operational) המתאימה למתקנים רגישים החייבים להמשיך לתפקד באופן מלא גם בזמן ולאחר רעידת האדמה ללא הפסקה. רמת אכלוס מידי (Immediate Occupancy-IO) המתירה נזק מוגבל אך מאפשרת המשך תפקוד למבנה ולמערכות לא מבניות שהוגדרו כחיוניות. רמת בטיחות חיים (Life Safety-LS) בה תתכן פגיעה ברכיבי מבנים נושאים ורכיבים לא מבניים אך לא ברמה כזאת שתביא להתמוטטות. מניעת התמוטטות (No-Collapse or Structure Stability-CP) בה המבנה על סף התמוטטות ללא רזרבה נוספת ואין כל התחשבות בתפקוד רכיבים לא מבניים. הרמה הנפוצה והפרקטית ביותר למימוש למתקנים רבים ומערכות רבות הקיימות בשוק הציבורי והפרטי היא הרמה השנייה- IO.

הכלים האנליטיים לתכן ההנדסי התפקודי.

כדי שניתן יהיה לקשור בין רמות התפקוד הנדרשות ובין התנהגות הרכיבים המבנים ורכיביו הלא מבניים הוגדרו מדדים כמותיים שפותחו באופן אנליטי ובעזרת ניסויים רבים שנערכו. מדד כזה ניתן לדוגמא בטבלה 6-7 מתוך FEMA 356 [‎6] להלן. בטבלה מוגדרות רמות סיבוב פלסטיות מקסימאליות מותרות לכל קריטריון נדרש (,IO LS וכד') עבור רמות שונות של הטרחה ומנות זיון בקורות בטון. ניתן לראות כי ככל שרמת התפקוד הנדרשת גבוהה יותר (בכיוון החץ ), הסיבוב הפלאסטי (תחום בו העיוות משתייר לאחר הרפיית המאמץ והרכיב אינו חוזר למצבו התחילי בניגוד לעיוות אלאסטי) המותר בקורה נמוך יותר. (ראו טבלה)

המדריכים שהוכנו בתפיסה של התכן התפקודי ([‎4],[‎5],[‎6],[‎7],[‎8] ואחרים) מגדירים מספר שיטות לחישוב מבנה קיים לעומסי ר"א. ניתן לחלק את השיטות לליניאריות (אנליזה סטטית שקילה ואנליזה מודאלית או דינאמית ליניארית) וללא- ליניאריות (אנליזה סטטית לא ליניארית ואנליזה דינאמית לא ליניארית).
מבין שיטות אלו אין ספק שהשיטה הפופולארית ביותר שהתפתחה ככלי לתכן תפקודי היא אנליזת הדחיפה הסטטית הלא ליניארית (Nonlinear Static Pushover Analysis). בשיטה זאת המבנה מיוצג במודל הכולל את הגדרות התכונות של האלמנטים המבניים המרכיבים אותו בתחום הליניארי והלא ליניארי (החומרי והגיאומטרי). על מבנה זה מתבצעת "דחיפה" בכיוון הדרוש (אופקי בד"כ) במנות כוח סטטיות הולכות וגדולות (העמסה אינקרמנטלית), בפרופיל העמסה שמדמה את כוחות האינרציה הצפויים לפעול עליו, בהתאם לדרישה הסיסמית המוגדרת. התוצר המתקבל הוא גרף דחיפה (Push-Over curve) אשר מייצג את תסבולת המבנה הכללית כפונקציה של הזזה בנקודת ייחוס, בד"כ במישור גגו. התסבולת מושווית לדרישת עומס רעידת האדמה המיוצגת כתגובת ספקטראלית שמותאמת לתגובה הלא ליניארית (לא יפורט במסגרת זאת). פשטות השיטה, התאמתה לתחום ההתנהגות הפלסטי הקיים במציאות בר"א, אופייה המקורב ויתרונותיה בהערכה אמינה של תרחיש הכשל, הופכים שיטה זו למתאימה מאוד לתכן הנדסי תפקודי במגבלות התאמתה למבנה.
דוגמא לגרף דחיפה נתונה באיור 3‎. בגרף מסומנות מספר רמות תפקוד מבניות, אשר יכולות להוות הגדרת דרישה תפקודית למבנה. במידה שההזזה הכוללת בנקודת הרפרנס עבור דרישה מוגדרת מתקבלת על העקום משמאל לקו שהוגדר כקריטריון התפקוד שנדרש- המבנה עמד בדרישה במידה שההזזה התקבלה מימין לקו, אזי המבנה אינו עומד בדרישה. פירוט נוסף לעקרונות ביצוע השיטה, יתרונותיה ומגבלותיה מופיע במקורות [‎9],[‎10] ואחרים.

איור 3: רמות תפקוד מבניות מוגדרות על גבי גרף תסבולת.

גישת חישוב מקורבת זאת איננה היחידה המתאימה לתכן תפקודי. בשנים האחרונות חלה התקדמות גדולה גם בשיטות מקורבות נוספות, כמו למשל שיטה מבוססת הזזה (Displacement base design). שיטה זאת נמצאת לעיתים מתאימה יותר (ואף ישירה יותר) לתיאור התנהגות מבנה בתחום הלא ליניארי. הסבר ממצא לעקרונות שיטה זאת ניתן במאמר [‎11] ומאמרים אחרים המוקדשים לנושא זה.

תחומי ההחלטה לקביעת רמות התפקוד של המבנה

תחום ההחלטה נע בין שלושה צירים:
• ציר רעידת האדמה (עוצמת\תקופת החזרה של הרעידה).
• ציר התפקוד המבני (הדרישות המבניות בזמן ולאחר רעידת האדמה).
• ציר התפקוד הלא מבני (הדרישות הלא מבניות מהמבנה כגון צנרות ומערכות אחרות בזמן ולאחר הרעידה).

למעשה מתקבלת "תיבת החלטה" המורכבת משלושת הפאות (הצירים) הנ"ל המאפשרת לבחור עבור רעידה מסוימת תפקוד מבני מסוים ותפקוד לא-מבני מסוים לרמת סיכון נדרשת.
כך ניתן להגדיר למשל רמת תפקוד גבוהה לרעידה בעוצמה בינונית כרעידת התכן הבסיסית המוגדרת בתקנים כבת תקופת חזרה חזויה של 1 ל500 שנה, ומניעת התמוטטות לרעידת קטסטרופה למשל בתקופת חזרה של 1 ל 2500 שנים (כמודגם בטבלה 1) בחירה זו מאפשרת תהליך חיזוק יעיל הממזער את הנזק בהתאם לדרישות הספציפיות למבנה.


טבלה 1:
טבלה להגדרת רמת תפקוד נדרשת בהיבט משולב מבני ולא מבני עפ"י 356FEMA]6]. התא הצהוב כהה מדגים בחירת קריטריון לתפקוד ברעידת תכן המתאימה לתקופת חזרה של 500 שנה והתא הכתום מדגים בחירת קריטריון לרעידה בעוצמה חזקה המתאימה לתקופת חזרה של 2,500 שנה. יצוין כי רק בחירות בתחום האלכסון (התאים הצהובים בהירים) בטבלה הן ברות- תוקף מעשי למימוש במבנה קיים.

הגדרת קריטריוני תכן משולבים מאפשרת למקבל ההחלטות (או בעל הבניין) להגדיר את הדרישות המבניות והלא מבניות שלו מהמבנה בזמן ולאחר רעידת האדמה. מחד, חיזוק של מבנה כך שיעמוד ללא פגע בכל רעידת אדמה דורש משאבים רבים (פיננסיים ואחרים), מאידך אי חיזוקו של מבנה לא מאפשר תפקוד כלשהו מהמבנה לאחר הרעידה, ומבנה כזה צפוי להיות מיועד להריסה לאחר הרעידה.
באיור 4 מופיעה דוגמה לבניין בו הוגדרה רמת תפקוד מבני שלS-2 (בקרת כמות ואופי הנזקים המבניים שניתן לאפשר) ורמת תפקוד לא מבני N-B (כל המערכות שהוגדרו כחיוניות לתפקודו של המבנה כגון מדרגות, תאורת חרום, מערכות התראה ועוד בהתאם להגדרה מראש). הגדרות אלה חופפות לרמה השנייה IO שהוגדרה לעיל ומאפשרות אכלוס מיידי של הבניין לאחר הרעידה, וזו רמה גבוהה יותר מהמוגדר בתקן הישראלי לרעידות אדמה (ת"י 413) המתאים במקורב לקריטריון S-3 (הצלת חיים) ואינו מבטיח המשך אכלוס הבניין או המשך תפקוד לאחר הרעידה.

איור 4: מבנה אשר יאפשר המשך תפקוד ואכלוס מיידי לאחר רעידת אדמה (בתיקונים קלים) –רמת תפקוד מתאימה: 2-B

אפשרויות לטיפול ברכיבים לא מבניים

בארצות בהן קיימת רמת סיכון סיסמי בינונית וגבוהה כקליפורניה, מערב קנדה, ניו-זילנד, יפן ואחרות התפתח מאוד בעשור האחרון הטיפול ברכיבים לא מבניים, במיוחד במוסדות ומתקנים ומבנים אשר הוגדרו כחיוניים (בתי חולים, גשרים ראשיים, תחנות כוח וכד'), בתעשייה הפטרו-כימית אשר מחזיקה כמויות גדולות של חומרים מסוכנים העלולים לדלוף ולפגוע באוכלוסיה נרחבת, ובתעשייה הפרטית בהתאם לשיקולים כלכליים וניהול סיכונים.
ועדת היגוי בין משרדית בתחום זה הוקמה בישראל לאחר רעידות האדמה שפקדו את תורכיה ב 1999. פעילות הוועדה הביאה לכך שמספר גופים ממשלתיים ומוסדיים החלו לבדוק את מוכנותם לרעידות אדמה באופן מערכתי (מ.ע.צ. מקורות וכד'). בנוסף לכך הופצו הנחיות מחייבות בתוכניות בינוי חדשות בתחום זה (כתמ"א 38) ותוקנו תקנות כמו התניית קבלת היתר רעלים למפעלי חומרים מסוכנים במיגון א-סיסמי. במגזר הפרטי החלו כמה חברות למגן את עצמן, אם בגלל שיקול כלכלי בהבנת הנזק הצפוי מאי טיפול, או אם מטעמי ביטוח שהוכתב ע"י מבטחים מחו"ל הרגישים לתחום זה. השילוב בין הטיפול ברכיבים הלא מבניים והרכיבים המבניים הוא מפתח להצלחת שדרוג מערכתי. כדי לטפל נכון ברכיבים הלא מבניים יש לקחת בחשבון את הקשרים ביניהם לבין הרכיבים המבניים. דוגמא לכך ניתנת באיורים 5 ו-6. באיור 5 מתואר מודל למבנה שעל גגו מוצב ציוד כלשהו. איור 6 מתאר את התאוצה האופקית של גג המבנה והציוד שעליו כפי שנמדדים בעת התרחשות אירוע המדמה רעידת אדמה. בצד השמאלי של איור 6 מתוארת התאוצה הנמדדת כאשר זמן התנודה העצמי החופשי (זמן המחזור הבסיסי) של הציוד אינו קרוב לזמן התנודה החופשית של המבנה (מהווה 20% ממנו). בצידו הימני של איור 6 מתוארת התגובה הנמדדת לאותה רעידה אך עבור המקרה שזמן המחזור של הציוד והמבנה זהים. ניתן להבחין כי כאשר זמני המחזור של הרכיב הלא מבני והמבני קרובים זה לזה נוצרת הגברה משמעותית (יותר מפי 6 במקרה המוצג! ) בתאוצה ובכוח שפועלים על הרכיב הלא מבני.

איור 5: מודל לייצוג מערכת מבנה-רכיב ציוד (לא מבני) המותקן עליו בגגו.


איור 6: תגובת תאוצה אופיינית להטרחת רעידת אדמה הנמדדת בגג מבנה (סגול)ועל גבי ציוד המותקן עליה (כחול) עבור שני יחסי זמן מחזור בין הציוד (Tp) והמבנה (T).

בספרות המקצועית בתחום ([‎6], [‎3], [‎2], [‎1] ואחרים) נוסחו הליכים לטיפול ברכיבים מבניים ולא מבניים במשולב. במקרים רבים הטיפול ברכיבים הלא מבניים פשוט יחסית ואיננו יקר. לעיתים עיגונו באמצעים פשוטים יכול למנוע נזקים בהיקפים גדולים. מספר דוגמאות לטיפול בסיסי אפשרי נתון באיורים 7-10 להלן:


איור 7: קפיץ סוגר שהותקן על דלת בארון ציוד למניעת פתיחתו החופשית ברעידת אדמה.


איור 8: צורות קיבוע פשוטות של ציוד מעבדתי לשידה עליה הוא מונח.


איור 9: מגבילי תנועה אנכיים ואופקיים של צנרת (Pipe Restrainer).


איור 10: מגביל תנועה קפיצי של צנרת (Wire rope Pipe Restrainer).

באיורים 11, ו12 מתוארים לעומת זאת נזקים ברעידת אדמה לציוד שלא אובטח כראוי.

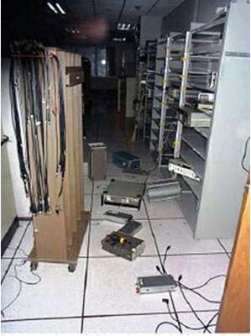

איור 11: נזק לציוד ברעידת אדמה בינונית בקליפורניה כאשר לא ננקטו כל אמצעים להגנה עליו.

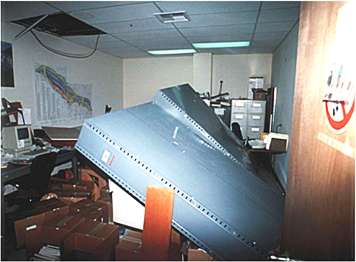

איור 12: התהפכות ארון משרדי ברעידת אדמה.

ירון אופיר , מהנדס מבנים
קדמור –אופיר בע"מ

רשימת מקורות חלקית. Partial References List

1. ASCE 7-05 (2005) Minimum Design Loads for Buildings and Other Structures, ASCE Standard USA.
2. ATC-29-2, (2003) Proceedings of Seminar on Seismic Design, Performance, and Retrofit of Non-structural Components in Critical Facilities Newport Beach, California
3. California Accidental Release Prevention Program (2004), Guidance for CalARP Seismic Assessments, Region 1 Local Emergency Planning committee (LEPC), California.
4. FEMA273 NEHRP (1997), Guidelines for the Seismic Rehabilitation of Existing Buildings, Federal Emergency Management Agency, Washington.
5. FEMA310 NEHRP (1998), Handbook for the Seismic Evaluation of Existing Buildings, Federal Emergency Management Agency, Washington.
6. FEMA356 NEHRP (2000), Prestandard and Commentary for the Seismic Rehabilitation of Existing Buildings, Federal Emergency Management Agency, Washington.
7. FEMA440 NEHRP (ATC55-2005), Improvement of Nonlinear Static Seismic Analysis Procedures, Federal Emergency Management Agency, Washington.
8. Applied Technology Council (1996), Earthquake damage Evaluation data for California, ATC 40 Report, Redwood City, California.
9. Krawinkler, H. Seneviratna, GDPK.(1998), Pros and cons of a pushover analysis of seismic performance evaluation. ASCE, Journal of Structural Engineering, 20, p' 452-464.
10. Priestley, M.J.N. Calvi, G.M Sebile, F. (1996), Seismic design and retrofit of bridges, John Wiley & Sons, New York.
11. Priestley, M.J.N. Calvi, G.M. (2003), Direct Displacement-Based Seismic Design of concrete bridges, Conference Proceedings for the 5th International Conference, Seismic Bridge Design and Retrofit for Earthquake Resistance, San-Diego.
